Cable Testing Poorman Method

30 มีนาคม 2559



ทดสอบประสิทธิภาพสายเคเบิ้ลในการชาร์จ iPad แบบบ้านๆ

อุปกรณ์ที่เกี่ยวข้องในการทดสอบนี้ได้แก่




Adapter Innergie ซึ่งมีความสามารถในการปล่อยพลังไฟถึง 15 Watt ซึ่งเพียงพอสำหรับการชาร์จ iPad ซึ่งต้องการกำลังไฟประมาณ 10 Watt (ขณะที่ iPhone ต้องการกำลังไฟในการชาร์จประมาณ 5 Watt)





Power Monitor เพื่อวัดกำลัง Watt ที่ส่งออกมาจากปลั๊ก







USB Power Meter เพื่อวัดกำลังไฟต่อจาก Adapter อีกทีว่ากำลังไฟที่ออกผ่านสายเคเบิ้ลนั้น มากน้อยเท่าใด


iPad Mini ทีมีปริมาณแบตเตอรี่น้อยกว่า 30% เพื่อรองรับการชาร์จไฟเข้าอย่างเต็มที่

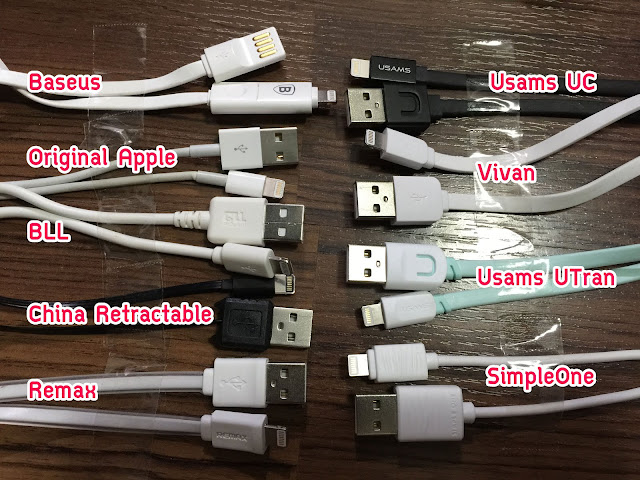

และสายชาร์จ IOS จำนวน 9 เส้น ได้แก่
1 สาย Apple แท้
2 Baseus
3 BLL
4 China Retractable
5 Remax
6 SimpleOne
7 Usams Utran
8 Usams UC
9 Vivan


หลักการ

- iPad สามารถรองรับการชาร์จไฟประมาณ 10 Watt ขึ้นไป
- Adapter Innergie มีความสามารถในการให้พลังงาน 15 Watt
- ตรวจสอบว่าสายเส้นใดที่สามารถส่งผ่านพลังงานจาก Adapter ไปสู่ iPad ได้มากที่สุดโดยอ้างอิงจากประสิทธิภาพที่สาย Apple แท้สามารถทำได้ และนำมาเรียงลำดับกัน

*** ขออนุญาติออกตัวตรงนี้ว่าวิธีการทดสอบนั้นไม่ถูกต้องตามหลัก ด้วยข้อจำกัดทางด้านอุปกรณ์และตัวแปรอื่นๆที่ไม่สามารถควบคุมได้เบ็ดเสร็จ แต่ตัวเลขที่แตกต่างกันอย่างมีนัยยะ สามารถแสดงค่าความแตกต่างของสายเคเบิ้ลได้ในระดับหนึ่งเท่านั้น *** ควรใช้วิจารณญาณเพิ่มเติม ขอบคุณครับ


เริ่มการทดสอบโดยการต่อสาย Cable Apple โดยยังไม่ชาร์จเข้า iPad เพื่อดูตัวเลขสภาวะ Idle



 ไฟจ่ายเข้า Adapter ที่ 0.287 Watt ในขณะที่ Adapter จ่ายไฟเป็น 0 Watt 0 แอมป์ เนื่องจากยังไม่ได้เสียบชาร์จเข้า iPad นั่นเอง


เริ่มการทดสอบ


สาย Apple แท้



ไฟจ่ายเข้า Adapter ที่ 12.33 Watt และ Adapter จ่ายไฟออก 9.657 Watt 1.92 แอมป์
ตัวเลขนี้ตีความแบบไร้หลักการว่าสายเคเบิ้ลนี้รับไฟให้ผ่านไปเข้า iPad ได้ 9.657  Watt 1.92 แอมป์
ซึ่งนี่คือตัวเลขเราจะใช้อ้างอิงโดยมาจากสายแท้ของ Apple



สาย Remax



ไฟจ่ายเข้า Adapter ที่ 10.128 Watt และ Adapter จ่ายไฟออก 8.029 Watt 1.59 แอมป์



สาย Usams Utran



ไฟจ่ายเข้า Adapter ที่ 10.724 Watt และ Adapter จ่ายไฟออก 8.433 Watt 1.67 แอมป์



สาย Usams UC



ไฟจ่ายเข้า Adapter ที่ 10.568 Watt และ Adapter จ่ายไฟออก 8.433 Watt 1.67 แอมป์



สาย Baseus



ไฟจ่ายเข้า Adapter ที่ 10.220 Watt และ Adapter จ่ายไฟออก 8.038 Watt 1.60 แอมป์


สาย BLL



ไฟจ่ายเข้า Adapter ที่ 3.760 Watt และ Adapter จ่ายไฟออก 2.406 Watt 0.47 แอมป์
อันนี้ตกใจนิดหน่อย เพราะได้ค่าน้อยมาก จึงไปดูที่ iPad ปรากฎว่า iPad ฟ้องว่า Not Charging อาจเกิดได้จากสายไม่ Compatible หรือ ไฟไม่เพียงพอสำหรับ iPad แต่เนื่องจากเราใช้ Adapter Innergie ซึ่งจ่ายไฟ 15 Watt เรื่องไฟไม่พอจึงตกไป

แปลว่าสายเคเบิ้ลอาจจะไม่สามารถส่งผ่านกระแสไฟไปถึง iPad ได้เพียงพอ หรือ สายไม่ Compatible

เพื่อยืนยันความคิดนี้ จึงได้นำ iPhone ซึ่งรองรับการชาร์จไฟด้วยกระแสไฟต่ำกว่า คือประมาณ 5 Watt ก็จะสามารถชาร์จ iPhone ได้แล้ว ได้ความดังนี้



ไฟจ่ายเข้า Adapter ที่ 2.553 Watt และ Adapter จ่ายไฟออก 1.385 Watt 0.27 แอมป์
ดังนี้แปลว่า สาย Compatible ไฟสามารถชาร์จเข้าได้ แต่ตัวเลขออกมาน้อยมาก สงสัยเหลือเกินว่าต้องใช้เวลาเท่าใดจึงจะสามารถชาร์จ iPhone จนเต็มได้



สาย SimpleOne



ไฟจ่ายเข้า Adapter ที่ 11.553 Watt และ Adapter จ่ายไฟออก 9.021 Watt 1.79 แอมป์



จากการทดสอบสายเคเบิ้ลทุกรุ่นข้างต้นสรุปเป็นตาราง และเรียงลำดับจากปริมาณ Watt จากมากไปหาน้อยได้ดังนี้




สายที่มีความสามารถใกล้เคียงกับสาย Apple แท้ที่สุดที่ได้นำมาทดสอบในการทดสอบครั้งนี้ได้แก่ สาย SimpleOne
โดยรองลงมาได้แก่ Usams, Baseus, Remax จัดอยู่ในระดับใกล้เคียงกัน
อีกกลุ่มต่อมาได้แก่ Vivan China Retractable

ส่วน BLL นั้นคาดว่าอาจจะเป็นสาย Defect เฉพาะเส้นนี้ หากมีโอกาสจะได้หาสายยี่ห้อนี้เส้นอื่นมาทำการทดสอบซ้ำต่อไป



อย่างที่ได้เรียนข้างต้นว่าการทดสอบนี้ไม่ถูกต้องด้วยหลักการการวัดพลังงานทั้งปวง เนื่องจากฝั่ง iPad ไม่มีตัวคำนวณการรับไฟเข้าอย่างแท้จริง โดยการคำนวณข้างต้นนี้เราดูที่ภาคการจ่ายไฟเท่านั้น ดังนั้นหากท่านรับชมแล้วพบว่ามีข้อผิดพลาดมากมายไม่ถูกต้องตามหลักการ ก็ช่วยถือว่ารับชมเพื่อความบันเทิง หรือหากท่านมีข้อแนะนำเพิ่มเติม สามารถแจ้งเข้ามาได้เพื่อการปรับปรุงให้ดีขึ้นในโอกาสต่อไปครับ

ขอบพระคุณและสวัสดี
